分子动力学模拟（MD）结果怎么读？这份图表解读指南请收好！

一、技术背景概述

分子动力学(Molecular Dynamics, MD)模拟是研究蛋白质-配体复合物动态行为的强大工具，就像用计算机给原子和分子“拍动画片”——根据物理规则（比如原子间的吸引或排斥），计算每个原子每分每秒的位置和速度，把它们的运动过程连起来，就能看到微观世界里的“慢动作镜头”。通过MD模拟，我们可以了解：复合物是否稳定、关键相互作用是否持续存在、以及哪些氨基酸残基在结合中起核心作用。



二、应用方向

◆药物筛选与优化

研究药物与靶标蛋白的结合模式与亲和力，预测结合稳定性及耐药机制，指导药物开发。

◆蛋白质结构与功能研究

研究蛋白折叠、构象变化（如酶活性、信号传导、异常聚集等）及突变影响，揭示疾病机制与干预靶点。

◆核酸结构与功能研究

研究DNA/RNA构象变化、药物对核酸的干扰、核酸-蛋白互作（如转录因子、修复酶）、基因编辑机制及核酸药物可行性。

◆实验指导设计

基于分子动力学模拟，验证突变体设计及虚拟筛选分子的可行性。



三、核心结果图表解读

以下为分子动力学模拟中常见的分析图表及其解读方法。理解这些图表是判断模拟质量、提取生物学结论的关键。

1、均方根偏差（RMSD）曲线

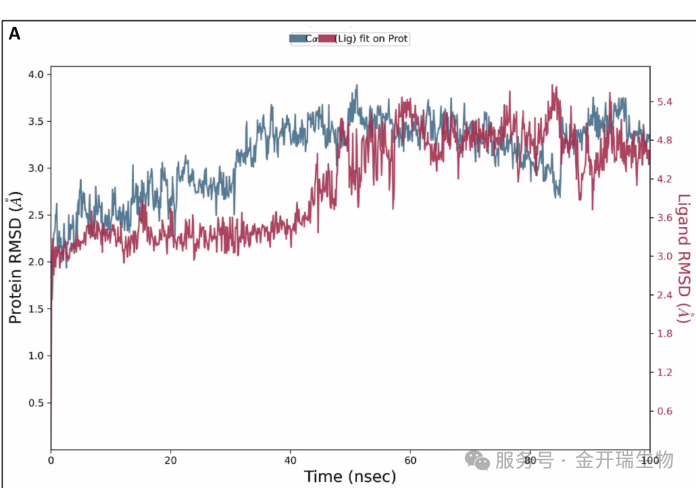

RMSD 的两条曲线

图表形式：横坐标为模拟时间（通常为纳秒），纵坐标为RMSD值（单位：Å或nm）。图中通常包含两条曲线：一条代表蛋白质主链（如Cα原子），另一条代表配体。

含义：RMSD衡量每一时刻的结构相对于初始参考结构的平均偏离程度。它是评估体系是否达到平衡稳定的首要指标。

如何看图？

RMSD 范围	稳定性评价	说明
< 2.0 Å	★★★★★ 极度稳定	构象几乎无变化
2.0-3.0 Å	★★★★ 稳定	正常波动，良好结合 → AP8ii (前 50ns)
3.0-5.0 Å	★★★ 可接受	有一定波动但整体稳定 → AP8ii (60-100ns)
> 5.0 Å	★★ 不稳定	构象显著变化或配体解离

平台期判断：当曲线在模拟后半段（如50 ns之后）围绕某一平均值小幅波动，不再持续上升，说明体系已收敛至稳定构象。

数值范围：对于蛋白质，RMSD稳定在2‑3 Å以内通常认为结构稳定；若超过5 Å，提示可能发生了较大的构象变化或部分去折叠。

配体曲线：配体RMSD应保持在3 Å以内，表示其在结合口袋中稳定结合。若配体RMSD持续上升并远离蛋白曲线，提示配体可能发生脱离或结合模式改变。

曲线对比：若蛋白与配体RMSD同时升高但保持同步，可能表示整体构象重排而非结合丧失。

示例解读：在100 ns模拟中，前60 ns蛋白RMSD逐步上升至2.5 Å，在 60 和 100 ns 之间的轨迹中 RMSD 突然增加，可能是由于初始蛋白-配体相互作用后的构象变化。值得注意的是，没有观察到实质性的结构改变，肽的构象在 CCR8 活性位点内保持一致取向。



2、均方根波动（RMSF）图

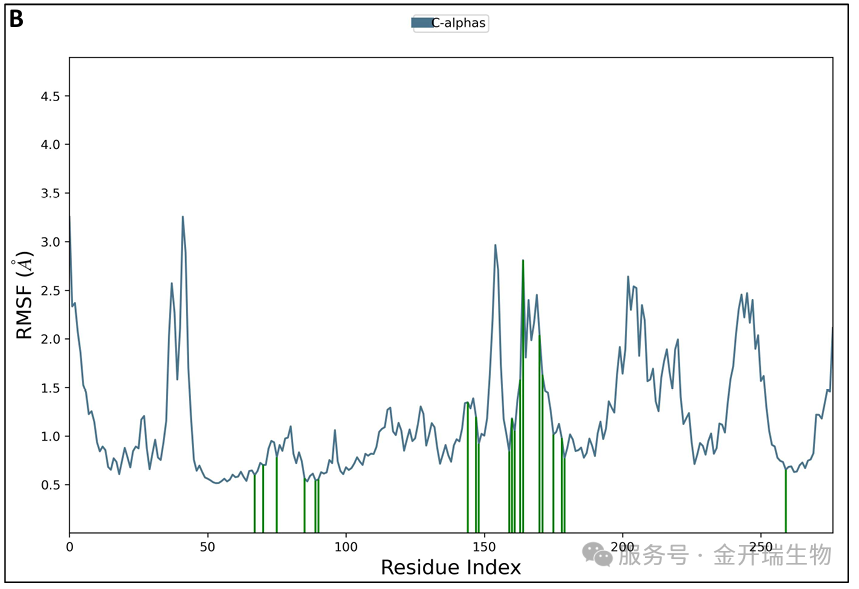

100 ns分子动力学模拟中CCR8蛋白的RMSF图

图表形式：横坐标为氨基酸残基序号（按序列顺序），纵坐标为每个残基的RMSF值（Å）。图中可能用绿色竖线标记与配体有接触的残基。

含义：RMSF (Root Mean Square Fluctuation, 根均方波动) 测量单个残基在模拟过程中的柔性/波动程度。与 RMSD 测量整体偏移不同，RMSF 关注每个氨基酸的“活跃度”。

如何看图？

识别柔性区域：峰值通常出现在loop区、末端（N端/C端），这是正常现象。α螺旋和β折叠区域的RMSF一般较低。

活性位点特征：与配体结合的关键残基通常表现为低RMSF（刚性），因为结合限制了其运动。若活性位点残基RMSF异常高，可能提示结合不稳定或模拟设置问题。

突变影响评估：比较野生型与突变体的RMSF图，若突变导致活性位点附近RMSF显著升高，可能削弱结合亲和力。

绿色竖条：图中标记的绿色竖条表示与配体有接触的残基。观察这些残基的RMSF值是否普遍较低，可验证结合界面的稳定性。

示例解读：

活性位点残基 (Glu286, Tyr113) 等：RMSF 值较低，表明在 AP8ii 结合后保持刚性

Loop 区域 RMSF 较高，这是正常现象，表明活性位点的低 RMSF 支持 AP8ii 稳定结合的结论。



3、回转半径（Rg）曲线

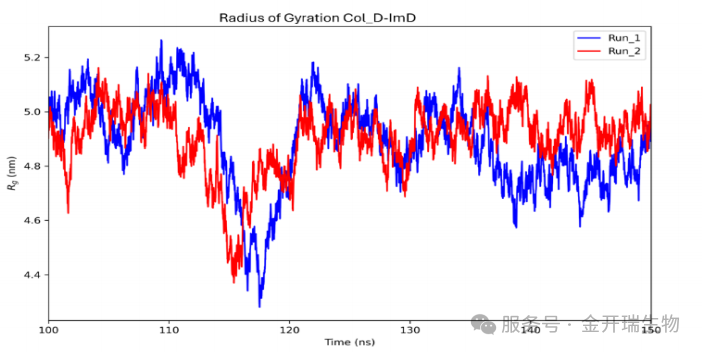

回转半径（Rg）曲线

图表形式：横坐标为模拟时间，纵坐标为Rg值（nm）。

含义：Rg衡量分子整体的紧凑程度，即所有原子质量中心到各原子的平均距离。Rg越小，结构越紧密；Rg越大，结构越松散或展开。它可以帮助我们理解分子在模拟过程中的折叠和展开行为。

如何看图？

趋势判断：若Rg在模拟过程中保持稳定，说明蛋白整体结构紧凑；若Rg逐渐增大，提示蛋白可能发生展开或构象松弛。

事件关联：当RMSD显示大幅波动时，若同时伴随Rg升高，可能表示蛋白发生了明显的构象重排或部分去折叠。

配体结合影响：配体结合后若Rg较未结合状态略有降低，提示结合可能诱导蛋白变得更加紧密。



4、溶剂可及表面积（SASA）曲线

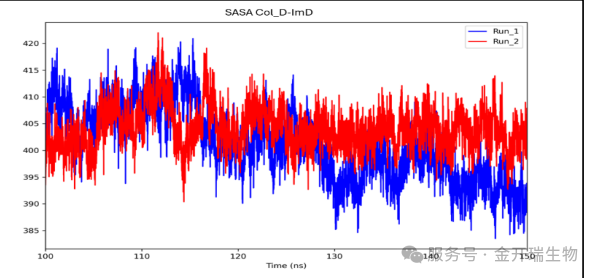

溶剂可及表面积（SASA）曲线

图表形式：横坐标为模拟时间，纵坐标为SASA值（nm²或Ų）。

含义：SASA表示分子表面可被溶剂分子（通常为水）接触的面积。它反映分子的疏水包埋程度及配体结合导致的表面变化。

如何看图？

结合事件：当配体结合到蛋白上时，配体占据部分表面，通常会导致蛋白SASA轻微下降（配体遮挡了原本暴露的区域）。

构象变化：若SASA在模拟中持续增加，提示蛋白可能正在展开，疏水核心暴露。

稳定性判断：稳定的SASA曲线（小幅波动）说明蛋白表面状态平衡。

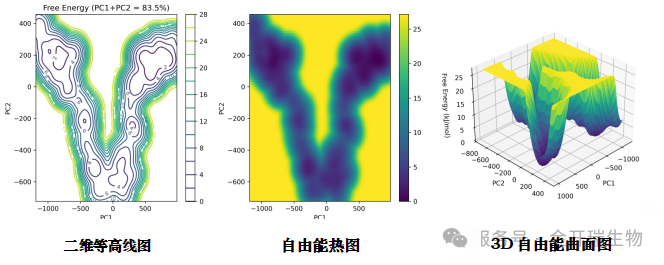

5、自由能主成分分析图

本组合图属于分子模拟与构象分析领域，是基于主成分分析（PCA）降维处理后得到的自由能可视化组合图。三张图采用不同可视化方式展示同一套二维降维后的自由能数据，所有子图统一以降维得到的第一主成分（PC1）为X轴，第二主成分（PC2）为Y轴，核心用途是分析目标分子体系不同构象的稳定性与能量分布特征。

标准解读流程：

第一步：交叉验证定位最稳定构象

需要结合三张图的特征交叉定位能量最低点：在等高线图中查找最中心的闭合等高线区域，在热图中查找颜色

最深的区域，在3D曲面图中查找谷底位置，三者重合的位置对应的构象就是体系的最稳定构象。

第二步：分析能量分布与构象状态

根据低能量区域的分布特征判断体系构象状态：

1.如果整个投影平面中只有一个连续的深色低能量区域，说明该体系仅存在单一稳定构象状态

2.如果投影平面中存在多个相互分离的深色低能量区域，说明体系存在多个可相互转换的稳定构象状态，不同构象之间存在可观测的能垒分隔。

第三步：验证结果可靠性

解读完成后需要核对左上角标注的累计贡献率：若数值<50%，说明当前降维结果无法很好代表体系真实结构变化，所得结论可能不可靠，需要调整PCA分析参数或改进降维方法重新计算。

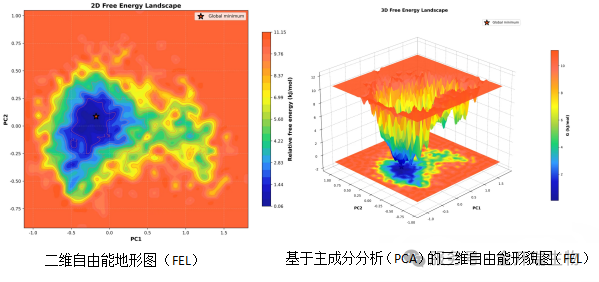

6、自由能地貌图（FEL）状

图表形式：

分析对象：基于主成分分析（PCA）的自由能地形图（FEL），包括二维等高线投影图与三维曲面图。

横坐标：第一主成分（PC1），反映模拟轨迹中最大的构象变化模式。

纵坐标：第二主成分（PC2），反映次大的构象变化模式。

颜色映射：从深蓝/紫色（低能量，稳定）到红/黄色（高能量，不稳定）。

标注信息：图中标有“Global minimum” （全局最小值），对应最低自由能区域。

含义：将模拟轨迹中所有构象投影到低维空间，计算每个区域的自由能，直观展示体系可能采用的稳定构象簇。

二维等高线图解读：

深蓝色区域（颜色条最低值约1.00）为全局最小值，对应最稳定构象。

等高线呈单一闭合椭圆，无其他分离的蓝色低谷→ 构象分布集中，无竞争性稳定态。

从深蓝向外颜色渐浅，能量梯度明显→ 稳定构象具有热力学优势，自发跳出盆地的概率低。

三维形貌图解读：

三维曲面中全局最小值处为一个明显凹陷的盆地，周围能量隆起（颜色转红/黄）。

盆地深度大、水平宽度窄→ 构象刚性较强，涨落幅度小。

无其他深度相近的盆地→ 体系在模拟时间内保持单一构象簇，未发生开闭运动或折叠/去折叠。



7、结合自由能分解（MM/PBSA残基分解）柱状图

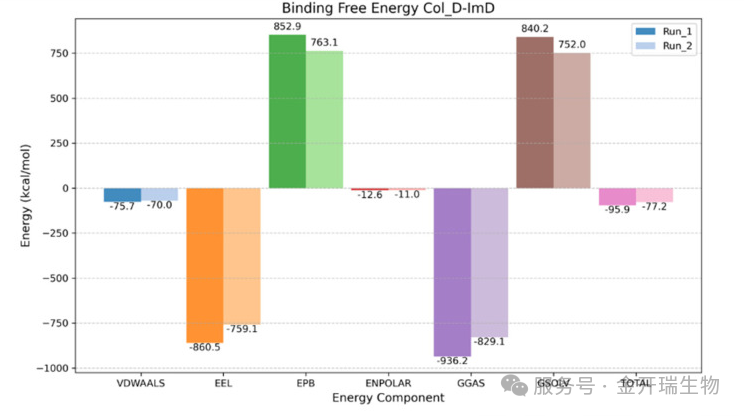

MM/PBSA 能量分解- 结合能柱状图

图表形式：

横坐标：能量组分，包括范德华能（VDWAALS）、静电相互作用能（EEL）、极性溶剂化能（EPB）、非极性溶剂化能（ENPOLAR）、气相总能量（GGAS）、溶剂化总能量（GSOLV）以及总结合自由能（TOTAL）。

纵坐标：能量值（单位：kcal/mol），正值表示不利贡献，负值表示有利贡献。

数据分组：两组独立模拟（Run_1 和 Run_2），每组用不同颜色柱状条并排显示。

含义：将总结合自由能分解到每个残基上，识别哪些氨基酸对结合起主要驱动作用。

如何看图？

该图展示了蛋白‑配体复合物结合自由能的总量及各能量项的分解。其中：

GGAS = VDWAALS + EEL，代表气相中分子间的相互作用（有利结合通常为负值）。

GSOLV = EPB + ENPOLAR，代表溶剂化效应（通常为正值，表示去溶剂化惩罚；但图中GSOLV为负值，说明溶剂化整体有利于结合，较为少见，需结合体系极性判断）。

TOTAL = GGAS + GSOLV，即总结合自由能，负值越大表示结合越强

该图表明两次独立模拟的总结合自由能分别为‑85.3和‑80.0 kcal/mol，结合主要依赖极强的静电相互作用（EEL约‑800 kcal/mol），范德华能起辅助作用，溶剂化效应整体仍促进结合；结果重复性良好，表明该复合物具有稳定且高亲和力的结合模式。



四、典型分析流程示例

以100 ns的蛋白‑配体复合物模拟为例，常规分析顺序及判断逻辑如下：

➤查看RMSD曲线：确认体系是否在合理时间内（如60 ns后）达到平台。若一直上升，需延长模拟时间或检查初始结构是否合理。

➤查看RMSF图：确认活性位点残基RMSF较低；若偏高，怀疑结合不稳定。

➤查看氢键分析：统计关键氢键的占据率，若低于30%，结合可能较弱。

➤计算MM/PBSA：获得总结合自由能及残基分解，识别热点残基，与RMSF

低值区域对比验证。

➤查看自由能地貌图：确认轨迹是否集中在低能区域，并提取代表性构象。

➤检查二级结构变化：确认关键功能区域未发生非预期结构转变。



五、模拟质量控制的常见考量

重复模拟：建议进行至少3次独立重复模拟（不同初始速度），以评估结果的统计方差。重复次数及分析深度可根据客户研究目标及期刊要求进行定制。

模拟时长：100 ns适用于多数柔性较小的体系；对于loop区丰富或构象变化大的体系，建议延长至250‑500 ns或更多。

力场选择：根据体系类型选择合适的力场（蛋白常用AMBER ff14SB、CHARMM36m；小分子用GAFF等）。



六、总结

分子动力学模拟提供的不仅是静态结构，更是一套描述分子动态行为的定量数据。正确解读RMSD、RMSF、Rg、氢键、自由能分解等图表，是判断模拟可靠性、提取生物学结论的基础。在实际应用中，应结合多个指标交叉验证，避免单一指标的误判。
